С415М.01.00.800 (С415М.01.00.700) Блок клапанный для головок С415М, С416М
Распечатать
Страна производства: Россия
- Описание
- Характеристики
- Вопросы
- Отзывы (1)

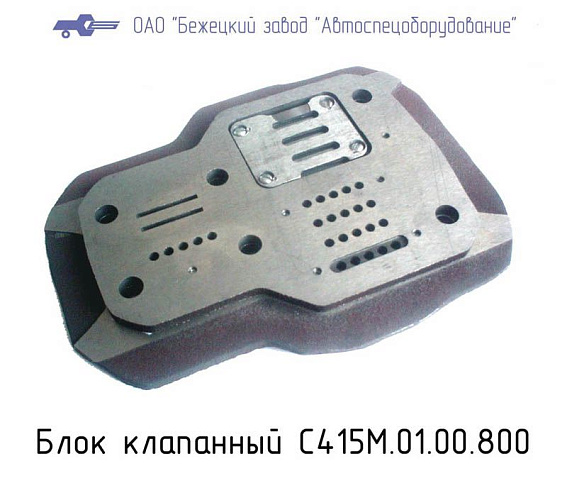

Клапанный блок С415М.01.00.800 представляет собой сборный узел, комплектующие элементы которого (см. спецификацию) размещены в клапанных досках из серого чугуна. Конструкция и материалы блока устойчивы к температурным воздействиям, высоким нагрузкам и коррозии.
Применяется в компрессорных головках С415М и С416М Бежецкого компрессорного завода. В головке С416М данный блок установлен с правой стороны, в левой части головки установлен блок С416М.01.00.300.
Выпускается с 2000 года, компрессоры раннего года выпуска оснащались алюминиевыми клапанами прямоточными. Данные детали не взаимозаменяемы.
Плановое техобслуживание регламентировано через 2500 часов наработки, после 5000 часов рекомендовано проводить ревизию данного узла.
Размер: 225×165×25 мм
Вес: 3 кг
Спецификация узла С415М.01.00.800
| Поз | Номер детали/узла | Наименование | Кол-во | Прим. |
| 1. | BM5-6gx16.58 | Винт | 2 | |
| 2. | С416М.01.00.801 | Доска клапанная верхняя | 1 | |
| 3. | С415М.01.00.803 | Прокладка | 1 | |
| 4. | С415М.01.00.808 | Седло | 1 | |
| 5. | С415М.01.00.807 | Пластина клапанная | 4 | S=0.22 мм |
| 6. | С415М.01.00.805 | Сепаратор | 2 | S=0.25 мм |
| 7. | С415М.01.00.806 | Фиксатор | 8 | |
| 8. | С415М.01.00.809 | Розетка | 1 | |
| 9. | М5-6дх10.58 | Винт | 8 | |
| 10. | С415М.01.00.811 | Пластина клапанная | 4 | S=0.36 мм |
| 11. | С415М.01.00.805-01 | Сепаратор | 2 | S=0.4 мм |
| 12. | С415М.01.00.804 | Розетка | 1 | |
| 13. | 2х7,8 В3 | Ролик | 4 | |
| 14. | С415М.01.00.811 | Пластина клапанная | 2 | |
| 15. | С416М.01.00.802 | Доска клапанная нижняя | 1 |
