Сварка продольных швов

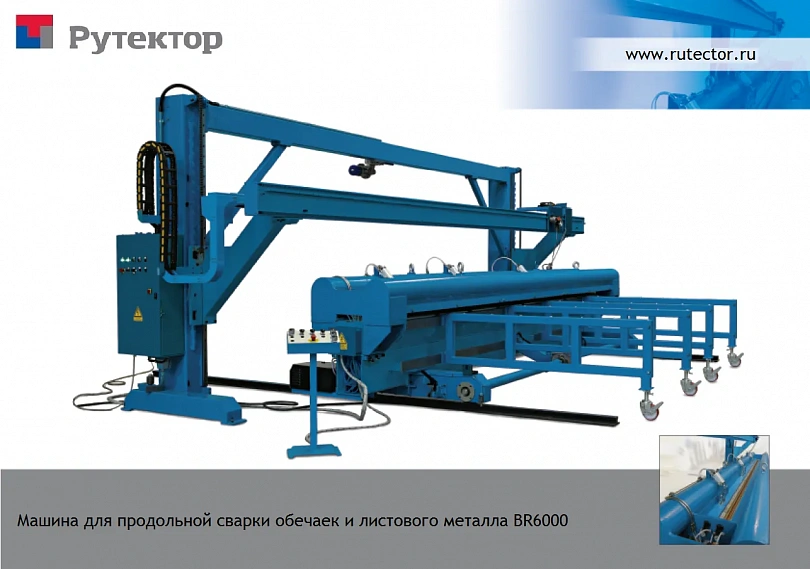

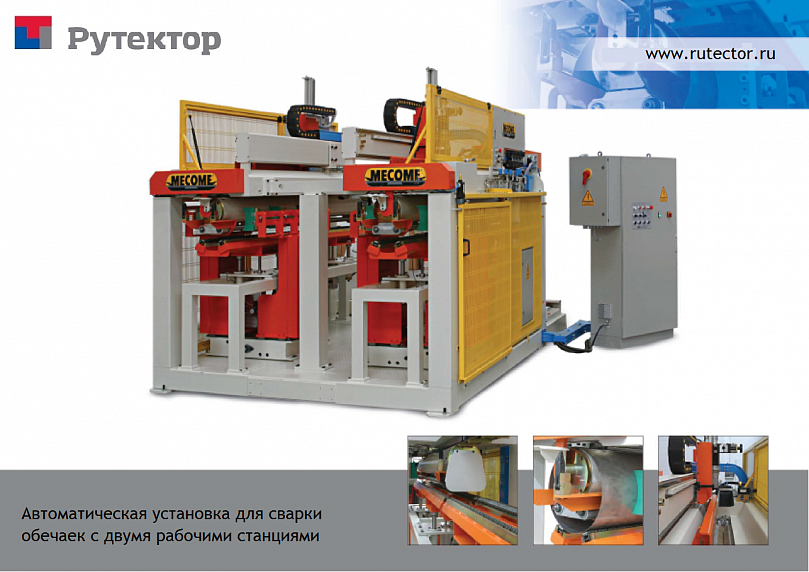

Машины серии BR бренда MECOME разработаны для стыковой сварки продольных швов деталей кольцевого/коробчатого сечения или листового металла с толщиной от 0,5 мм до 10 мм и длиной от 500 мм до 6000 мм с использованием технологий MIG/MAG, TIG, плазменной или под флюсом. Компоновка машин выполнена с учетом эргономики и удобства работы для оператора: контроллер ЧПУ с цветным сенсорным экраном установлен на подвижной консоли, в то время как кнопки управления основными функциями размещены непосредственно перед оператором для удобства управления.

Сердце установки – подложка для установки свариваемых деталей, выполненная из медного сплава, обладающая максимальной износостойкостью и оборудованная пневматическими прижимами, которые обеспечивают возможность уменьшить тепловложение в свариваемую деталь, уменьшить деформации, гарантировать проплавление и обеспечить хорошее формирование обратного валика сварного шва. Медная подложка оснащена каналами для циркуляции охлаждающей жидкости, датчиком потока и системой подачи защитного газа для исключения окисления сварочной ванны и обеспечения полного проплавления свариваемых деталей.

Сварочная машина оснащена контроллером ЧПУ с цветным сенсорным экраном управляющим следующими параметрами:

• длина сварного шва;
• скорость сварки;
• задержка начала движения сварочной головки;
• заварка кратера при окончании сварки;
• нижняя газовая защита сварного шва;
• верхняя газовая защита сварного шва;
• сварка в режиме прихватки;
• сварка в режиме прихватки с заданной последовательностью;
• выбор сварочной программы;
• подача присадочной проволоки (скорость, задержка в начале сварки, отвод при окончании сварки);
• Контроль высоты горелки по напряжению дуги (вторая ось контроллера ЧПУ) для сварки TIG/плазма.

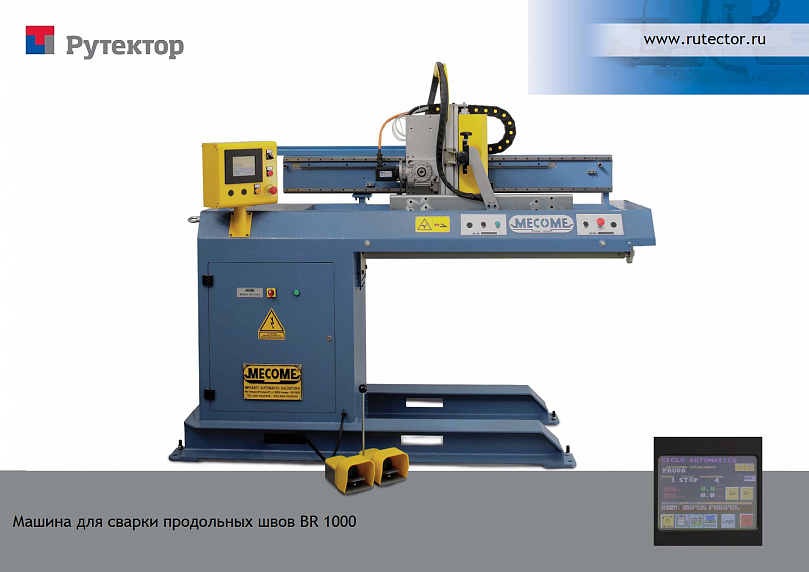

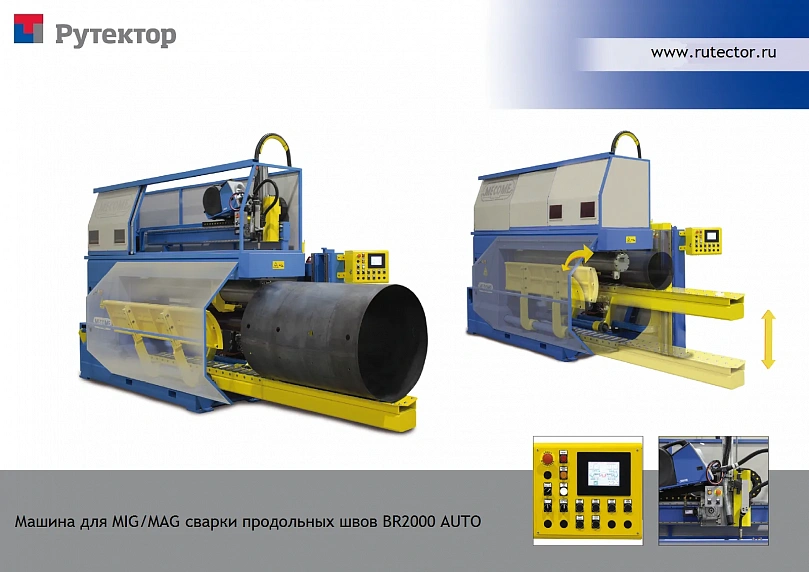

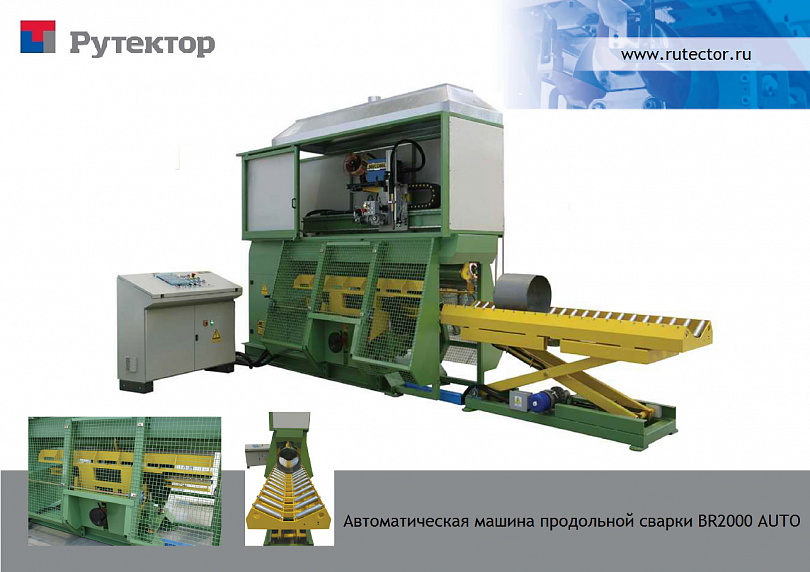

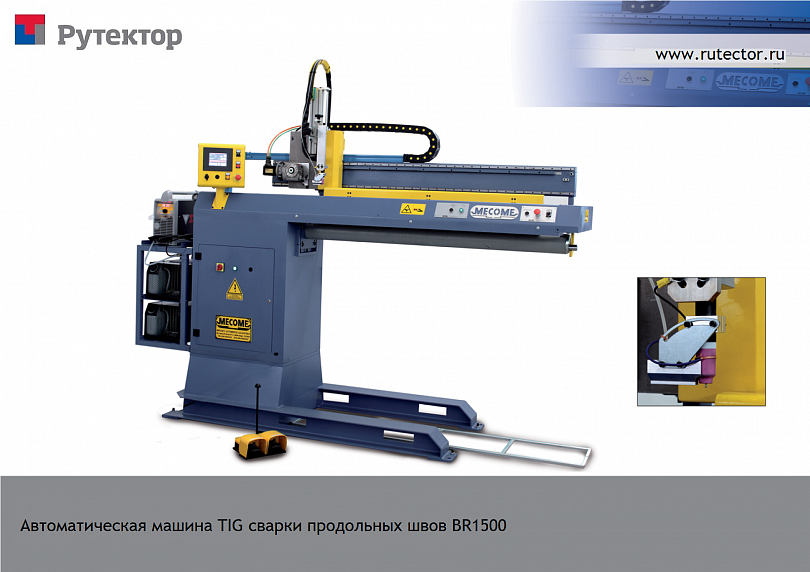

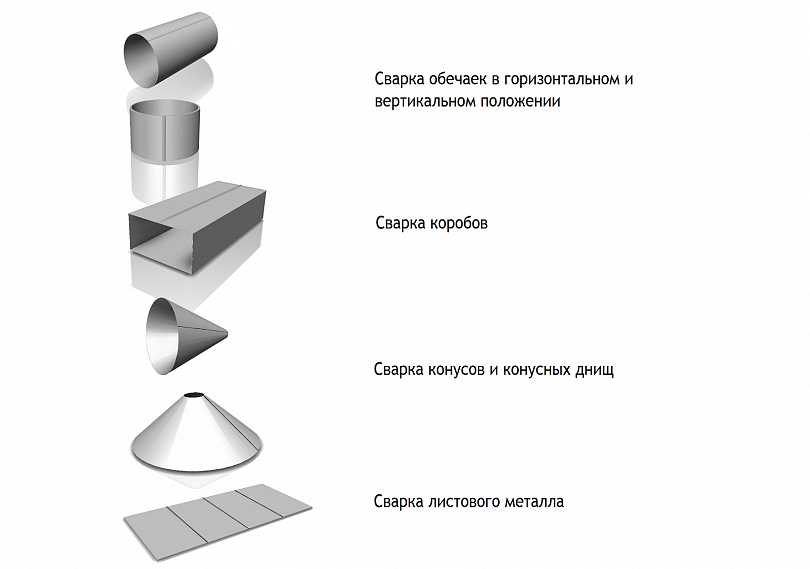

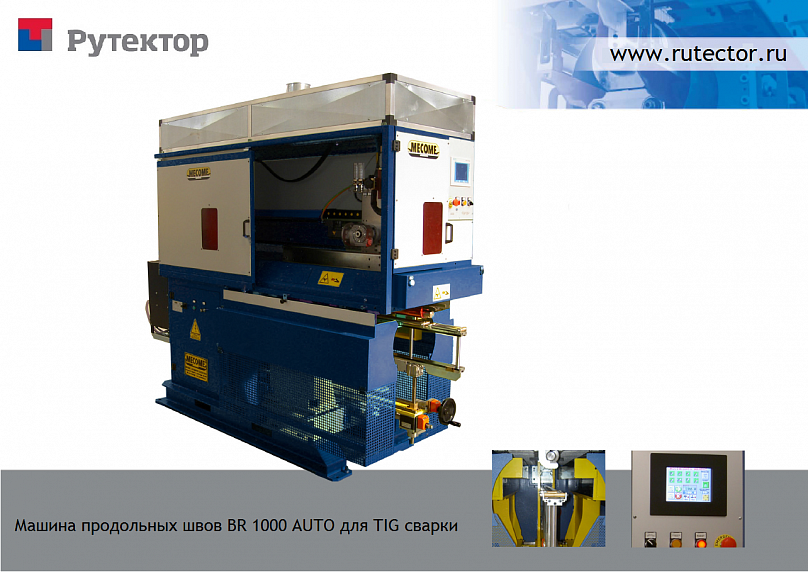

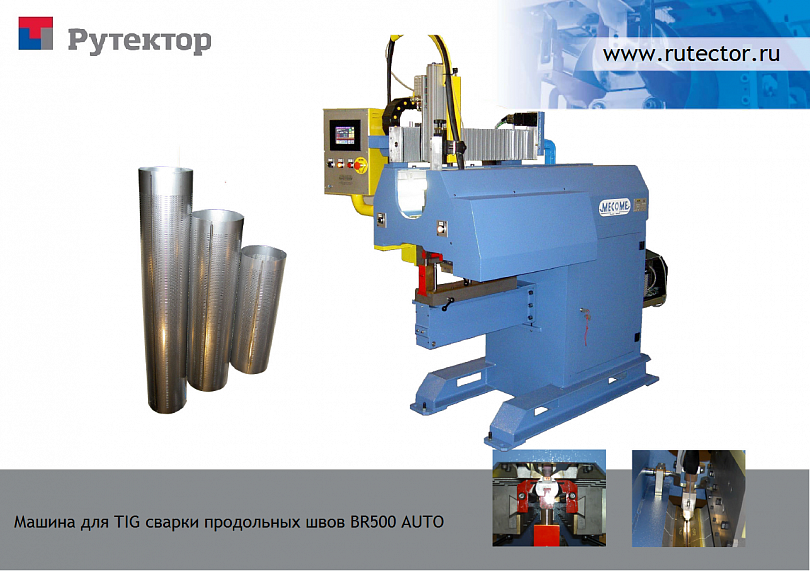

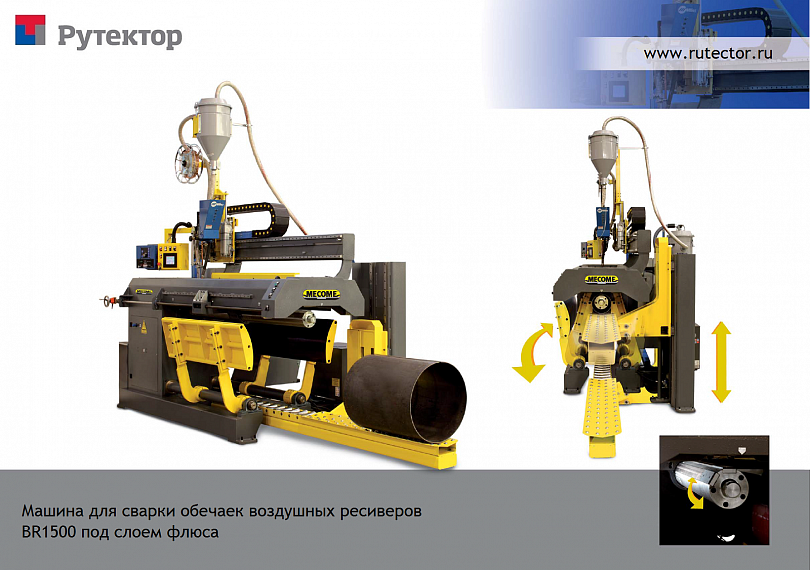

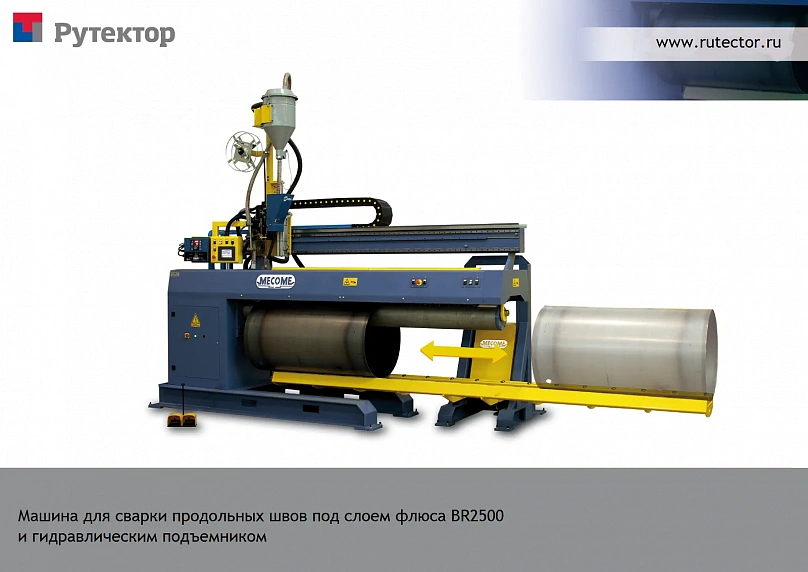

Машины для сварки с внешней стороны (модель BR)используются для сварки обечаек, коробов, конусов и т.д. с внешней стороны с проплавлением вовнутрь.

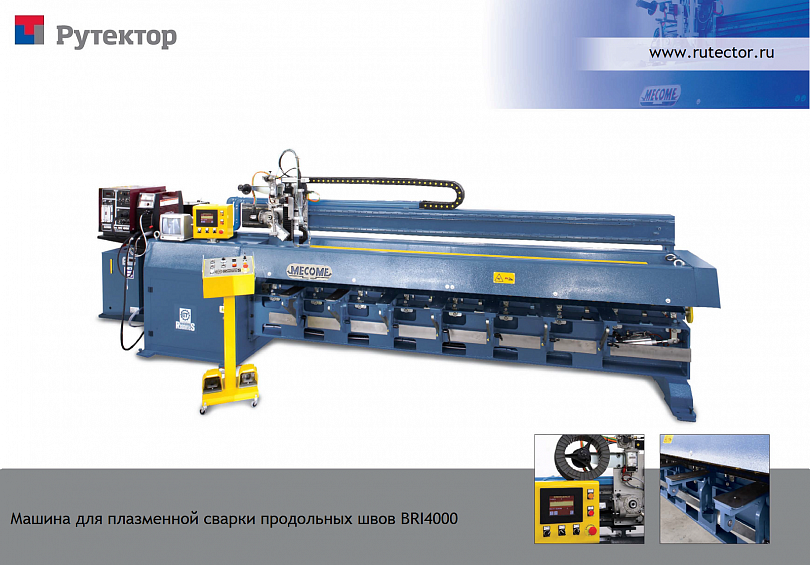

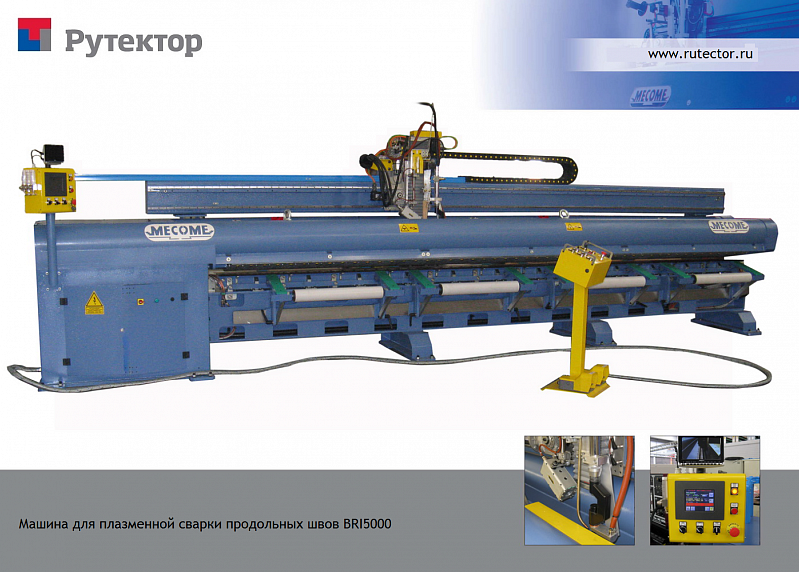

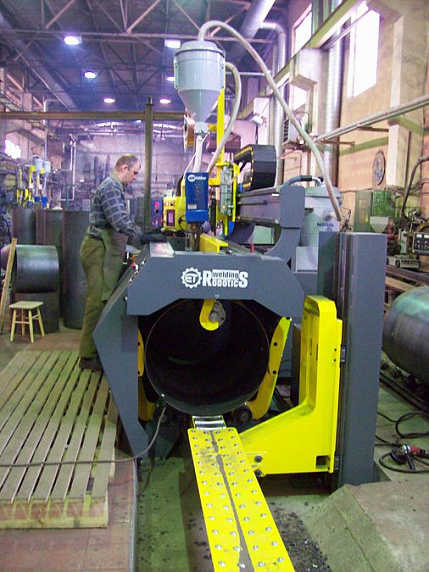

Машины для сварки с внутренней стороны (модели BRI) предназначены для случаев, когда необходимо сваривать детали большого диаметра. Машина не имеет цилиндрическую балку как машины серии BR, вместо нее машина имеет прочную стальную раму, на которую установлена медная подложка. Преимуществом такого решения является то, что нет фактически никакого предела по диаметру свариваемых деталей, единственное ограничение – размеры цеха, в котором установлена сварочная машина.

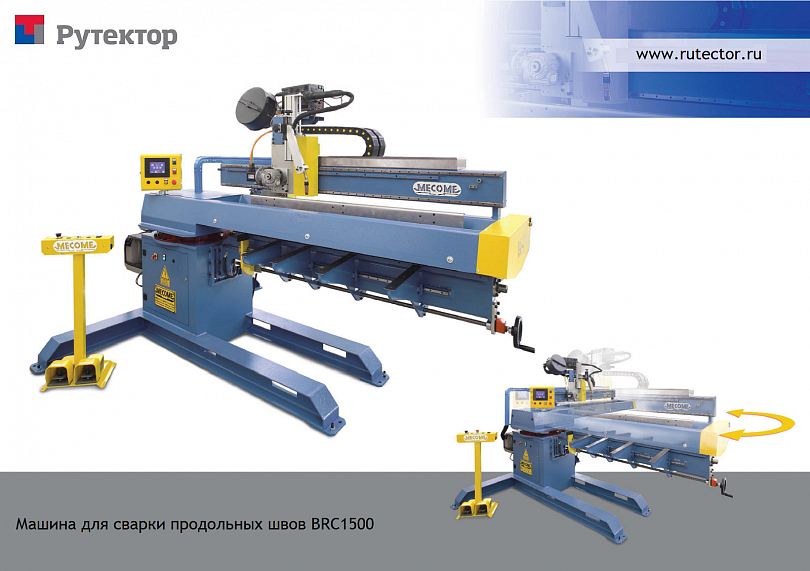

Комбинированные сварочные машины (модели BRC) сочетают в себе эргономику машин для сварки с внешней стороны при малых диаметрах деталей и гибкость при внутренней сварке деталей больших диаметров. Комбинированные сварочные машины обычно поставляются со съемным блоком для увеличения диаметра свариваемых деталей при сварке снаружи и возможностью сваривать минимальные диаметры изнутри при большой длине.

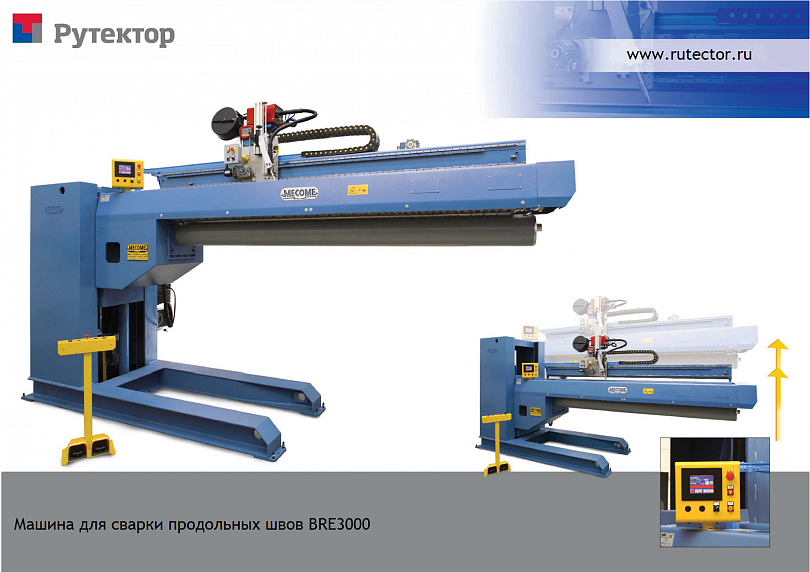

Машины с регулируемой высотой (модели BRE) – это модификация комбинированных машин, но в отличие от фиксированного по высоте блока для изменения диаметра свариваемых деталей, рама таких машин установлена на направляющих и имеет возможность перемещения вверх и вниз. Перемещение осуществляется с помощью гидроцилиндров оснащенных специальными запорными клапанами, которые обеспечивают требуемую высоту рамы машины даже при перебоях в электропитании.

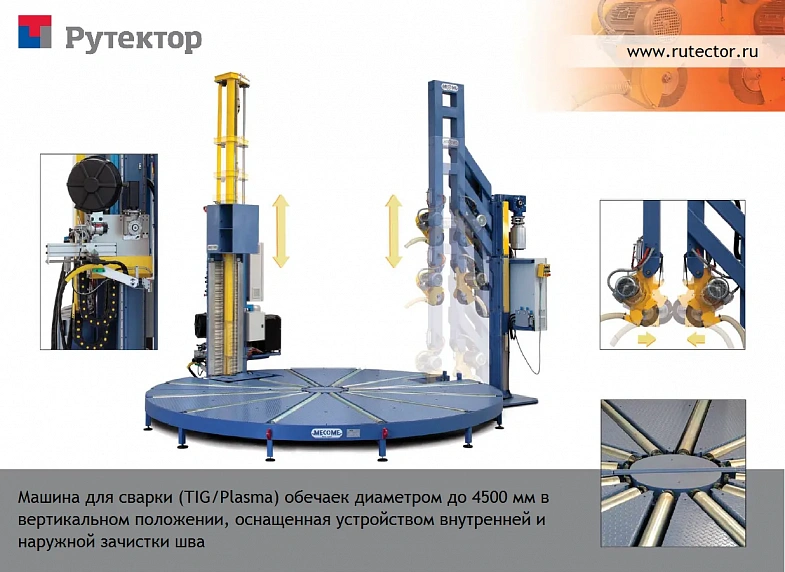

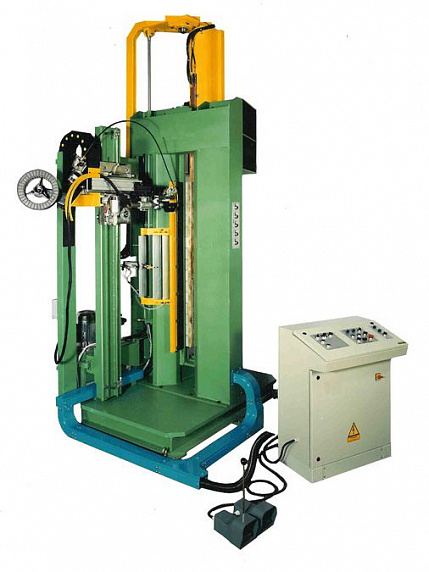

Машины для сварки в вертикальном положении (модели BRV) применяются при сварке обечаек больших диаметров и малых толщин (например, пищевые емкости), когда технология производства требует производить сварку в вертикальном положении не только вертикальных швов (толщины до мм и диаметры до 3000мм). Обычно, так е машины используются совместно с вальцами вертикального типа, вращателем и сварочной колонной.
