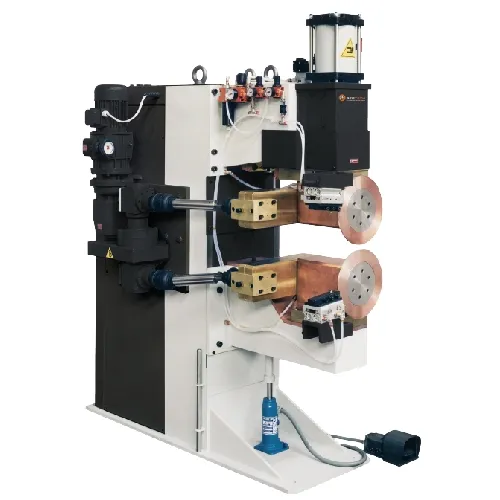

Машины шовной сварки
Данное оборудование предназначено для контактной сварки роликовыми электродами из медных сплавов, которые формируют непрерывный шов. Машины данного типа обеспечивают высококачественное продольное или поперечное соединение изделий с требованиями к герметичности шва: цилиндрических контейнеров, огнетушителей, радиаторов, резервуаров, фильтров и т.п.
Согласно требованиям и техническому заданию заказчика выпускаются специальные версии машин для сварки переменным током, постоянным током с трехфазным трансформатором или среднечастотным инвертором (частота 1000 Гц). Среднечастотные машины обеспечивают высококачественные сварные соединения при большой скорости сварки и представляют собой идеальное решение для соединения тонких листов металла, а также сетчатых фильтров при минимальной деформации металла.
Партнеры компании Рутектор - итальянская компания СЕА и китайский производитель HERON - являются одними из мировых лидеров в технологии контактной шовной сварки и поставляют как продольные машины, так и поперечные в различных силовых исполнениях. Помимо стандартных решений, производители предлагают оборудование шовной сварки под индивидуальные запросы.
- Основная информация
- Сертификаты
- Галерея
Шовная сварка — это вид контактной сварки. При этом заготовки свариваются внахлест непрерывным швом под давлением, передаваемым вращающимся роликом. В зависимости от частоты импульсов и скорости вращения электродов, получаются два типовых соединения. В ассортименте компании Рутектор широко представлено оборудование шовной сварки лидирующих компаний мира: итальянского производства CEA и китайского производителя HERON.
| Технические параметры | Машины поперечной шовной сварки серии RT | Машины продольной шовной сварки серии RL81 | |||
|---|---|---|---|---|---|
| RT80 | RT802T | RT81 | RT1802T | ||
| Напряжение питающей сети 50/60 Гц, В | 400 | 400 | 400 | 400 | 400 |
| Номинальная мощность при ПВ 50%, кВА | 60 | 60 | 80 | 180 | 80 |
| Ток плавления предохранителей, А | 150 | 150 | 200 | 400 | 200 |
| Напряжение вторичного контура, В | 5.1 | 5.1 | 6.7 | 9.5 | 6.7 |
| Вылет электродов, мм | 450 | 450 | 800 | 450 | 800 |
| Рабочий ход электродов, мм | 80 | 80 | 80 | 100 | 80 |
| Максимальное усилие на сварочных роликах, даН | 470 | 470 | 470 | 1200 | 470 |
| Расход охлаждающей жидкости, л/мин | 6 | 6 | 6 | 7 | 6 |
| Скорость сварки, мм/мин | 0.6-4.2 | 0.6-4.2 | 0.6-4.2 | 0.8-5.0 | 0.6-4.2 |
| Максимальные свариваемые толщины углеродистой стали, мм | 1.2+1.2 | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.2+1.2 |
| Максимальные свариваемые толщины нержавеющей стали, мм | 1.5+1.5 | 1.5+1.5 | 1.5+1.5 | 3+3 | 1.5+1.5 |
| Размеры, мм | 1150×800×2020 | 1150×800×2020 | 1450×800×2100 | 1450×800×2100 | 1450×800×2100 |
| Масса, кг | 800 | 800 | 900 | 1540 | 900 |
| Приводной ролик | нижний | нижний+верхний | верхний | нижний+верхний | верхний |
| Привод | клино-ременный | дифференциальный | прямой через кулак Гука | дифференциальный | прямой через кулак Гука |
